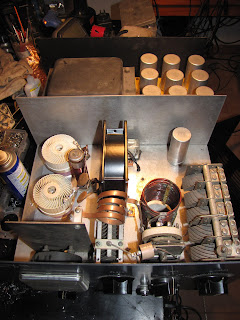

Single GI46B "DX´pedition" HF linear amplifier

Con el objetivo de contar con un amplificador pequeño y fácil para transportar encaré la construcción de este modelo con una sola válvula rusa metal-cerámica GI46b, utilizando el circuito clásico del "reja a masa" con una polarización negativa de de BIAS de -9V (zener y transistor NPN de 1200V 10A)








La potencia para una potenciad de excitación de 30W es la siguiente:


80M 600W
40M 600W
30M 650W
20M 600W
17M 550W
15M 500W
12M 450W
10M 450W

El circuito de sintonía de entrada utiliza un L/C a masa, conmutado por microrelés, se basa en circuitos de bajo Q, con buen ancho de banda, se calculan 20pF por metro de longitud de onda


Se recurrió a un disipador de calor de procesador de PC para que entrase la válvula en el gabinete



La fuente de alimentación de alta tensión entrega 3100V @ 500mA, se recurrió a un doblador de tensión de onda completa,el transformador provee las tensiones de filamento y servicios


La ventilación se genera por medio de un blower de 3" pulgadas de 220Vca y que inyecta flujo de aire por detrás y es extraído por un cooler de 3" de 12Vcc montado a la izquierda del gabinete


El tamaño es práctico para transportar y es muy sencillo de operar


Solo resta encargar a la gráfica el frente y hacer la escala del instrumento
El valor del triodo GI46b sin disipador ofrecida por el Dr. Alex Gavva UR4LL es de U$S35 http://www.ur4ll.net

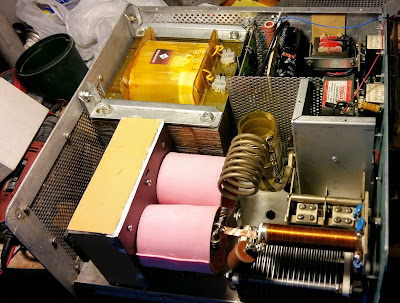

Heathkit SB220 Versión 2.0

Luego de la primera reforma al Heathkit SB220 con un par de tubos GI46b surgieron algunos problemas. El primero fue que el transformador original no soportó el consumo de los triodos rusos, el mismo provee una corriente baja y la rectificación es un doblador, lo que reduce aun más su capacidad, por otro lado pude observar que era necesario un sistema de refrigeración mas eficiente para los tubos para poder utilizarlos a plena potencia.
Con un poco de ingenio logré montar el nuevo transformador construido por LU3HV Jorge Hernandez de 2200V 1A, contando con un pequeño espacio remanente para montar el par de tubos GI46b.
Preparé una placa de aluminio, la misma soporta las válvulas y cuenta con las perforaciones necesarias para que se produzca el flujo de aire para refrigerar a las mismas. El resto se terminó con placa de fibra de vidrio, construyendo una suerte de caja cerrada con dos sopladores de 12V de alto volumen de aire recuperados de un servidor de computación.
Las chimeneas se construyeron con hoja de teflón.
La rectificación de la fuente de alta tensión es de onda completa en puente, con una serie de capacitores electolíticos de 330uF X 450V, que provee 3100V de tensión continua sin carga.
El control del bias se realizó con un transistor 2SC4237 y un diodo zener de 18V 1W para un reposo de 80mA
La potencia de salida del amplificador es de unos 1200W en todas las bandas, con notable rendimiento en 20 y 40 metros, en donde entrega 1400W sin probemas.
Los circuitos de sintonía de entrada se hicieron por medio de L/C a masa tomando como referencia 20pF por metro de longitud de onda para cada banda, y bobinas de 9mm con nucleo de ferrite, formas originales del SB220

















Amplificador lineal AB1 80 metros

Como era necesario un amplificador para la banda de 80 metros en la estación de contest del Radio Club de los Andes y ante la gran cantidad de material con el que contamos, surgió la idea de construir un amplificador con un par de tetrodos 4-400A en clase AB1 con entrada por grilla.
Luego de buscar información nos encontramos con la edición de 1959 del Radio Handbook de Bill Orr W6SAI, en donde ofrece los datos necesarios para encarar el proyecto.
Sin tiempo que perder, junto al inefable Ricardo Cazeaux LU1YW pusimos manos a la obra.
En menos de 8 días hicimos las primeras pruebas y luego las correcciones y ajustes finos.
El amplificador opera con 4.2KV de tensión de placa, 450V regulados con tres VR-150 en pantalla, la potencia de salida es de 1500W con un consumo de 640mA con una potencia de excitación de 10W, miestras que la corriente de reposo es de 120mA.
Hemos hecho ligeras adaptaciones al circuito original para utilizar los componentes disponibles, construímos el capacitor disco de neutralización, la protección de corriente de pantalla la hemos realizado con un pequeño relé y un preset en paralelo a la bobina, actúa con un consumo de 40mA
Link para descargar The Radio Handbook
http://n3ujj.com/manuals/THE%20RADIO%20HANDBOOK.pdf
